ساخت قالب: تسلط بر هندسه های پیچیده با برش 5 محوره

چگونه برش 5 محوره طراحی قالب مدرن را تغییر می دهد؟

طراحی قالب از طرح‌های دوبعدی محدودکننده به دقت بالا تبدیل شده است برش CNC 5 محوره ، تغییری که به تولیدکنندگان اجازه می دهد تا هندسه های پیچیده و ارگانیک را با یک تنظیم واحد ایجاد کنند. با استفاده از حرکت چند محوره همزمان فن آوری 5 محور محدودیت های هندسی آسیاب 3 محوره سنتی را از بین می برد، زمان تولید را 30 تا 50 درصد کاهش می دهد و به طور قابل توجهی کیفیت پرداخت سطح را افزایش می دهد.

طراحی قالب در عصر دیجیتال چیست؟

در تولید مدرن، طراحی قالب مرحله مهندسی حیاتی است که در آن یک حفره منفی برای تولید قطعات خاص از طریق قالب گیری تزریقی یا ریخته گری ایجاد می شود. به طور سنتی، این فرآیند بر نقشه‌های دوبعدی تکیه می‌کرد که نیاز به تفسیر دستی گسترده و موقعیت‌یابی مجدد ماشین‌های متعدد داشت.

امروز، پیشرفته طراحی قالب استفاده می کند CالفD (طراحی به کمک کامپیوتر) برای ساخت مدل‌های سه بعدی که مستقیماً به مسیرهای ابزار پیچیده برای ماشین‌های CNC تبدیل می‌شوند. این رشته دیجیتال تضمین می کند که قالب فیزیکی نهایی یک کپی ریاضی دقیق از هدف طراحی است.

محدودیت‌های روش‌های سنتی دو بعدی و سه محوره

قبل از پذیرش گسترده فناوری چند محوره، مهندسان هنگام حرکت از طرح‌های مسطح به قالب‌های فیزیکی با «شکاف ترجمه» قابل توجهی مواجه بودند. روش های سنتی اغلب با موارد زیر دست و پنجه نرم می کردند:

آندرکات: ویژگی هایی که ابزاری که فقط بر روی محورهای X، Y و Z حرکت می کند، به آنها دسترسی ندارد.
حفره های عمیق: ابزارهای استاندارد اغلب هنگام رسیدن به اعماق قالب بدون قابلیت کج شدن، لرزش یا شکستن می‌کنند.
نیمکت زنی دستی: پرداخت ضعیف سطح ماشین‌های سه محوره اغلب به ساعت‌ها نیاز دارد پولیش دستی (به عنوان نیمکت نیز شناخته می شود) برای رسیدن به صافی مورد نیاز.

تعریف فنی: هندسه های پیچیده به ویژگی های پیچیده قطعات - مانند دیوارهای عمودی شیب دار، دنده های عمیق، و سطوح غیریکنواخت B-splines منطقی (NURBS) - که نیاز به ابزار برش برای نزدیک شدن به قطعه کار از زوایای مختلف دارند، اشاره کنید.

چرا برش 5 محوری راه حلی برای پیچیدگی است؟

تکامل به سمت برش 5 محوره نشان دهنده یک تغییر پارادایم در نحوه برخورد ما است طراحی قالب . بر خلاف ماشین های 3 محوره، مراکز 5 محوره، یک ابزار یا یک قطعه را روی پنج محور مختلف به طور همزمان حرکت می دهند (X، Y، Z، به علاوه محورهای چرخشی A و B).

ویژگی	سنتی 3 محور	5 محور پیشرفته
زمان راه اندازی	تنظیمات متعدد برای زوایای مختلف مورد نیاز است.	تک راه اندازی ماشینکاری برای همه چهره ها
طول ابزار	ابزارهای بلند و انعطاف پذیر برای دسترسی عمیق مورد نیاز است.	ابزارهای کوتاه و سفت و سخت با کج کردن سر استفاده می شود.
پایان سطح	علائم پله اغلب روی منحنی ها قابل مشاهده است.	پایان برتر به دلیل نقطه تماس ثابت ابزار.
دقت	خطر خطا در حین بستن مجدد قطعه.	دقت بالا همانطور که قطعه ثابت می ماند.

تعریف فنی: ماشینکاری 5 محوره همزمان فرآیندی است که در آن دستگاه CNC به طور مداوم جهت ابزار را تنظیم می کند تا آن را عمود بر سطح قطعه (یا در یک زاویه بهینه خاص) در سراسر برش نگه دارد.

تکامل: از طرح اولیه تا هندسه "زنده".

انتقال به فناوری 5 محوری، به طور موثری "طراحی برای تولید" غل و زنجیر را که زمانی مهندسین را محدود می کرد، حذف کرد. ما دیگر بر اساس چه ماشینی قالب طراحی نمی کنیم می تواند رسیدن، بلکه در مورد آنچه محصول نهایی استفاده می شود نیاز دارد بودن

عصر دوبعدی: تمرکز بر خطوط جداکننده صاف و هندسه های ساده.
عصر 3D/3-Axis: عمق معرفی شد، اما برای جزئیات پیچیده به "الکترود" و EDM (ماشینکاری تخلیه الکتریکی) نیاز داشت.
عصر 5 محور: را فعال می کند ماشینکاری با سرعت بالا (HSM) از فولاد سخت شده، اجازه می دهد تا اشکال ارگانیک و حفره های عمیق به طور مستقیم آسیاب شوند.

درباره نویسنده
بایفو مهندس ارشد ساخت و ساز با بیش از 12 سال تجربه در طراحی ابزار و قالب . دارای پروانه مهندسی حرفه ای (PE) و دارای گواهینامه برنامه نویسی CAM پیشرفته ، آنها بر اجرای گردش های کاری 5 محوره برای تامین کنندگان ردیف 1 خودرو نظارت کرده اند. Baifu یکی از مشارکت کنندگان مکرر است مجله بین المللی Mold & Die Excellence و عضوی از انجمن مهندسین تولید (SME) .

پل زدن شکاف: چرا طراحی دو بعدی و روش های سه محوره کوتاه می آیند؟

در حالی که طراحی قالب اصول اولیه بر روی پیش نویس دو بعدی ساخته شده است، تقاضای فزاینده برای محصولات "ارگانیک" و با کارایی بالا محدودیت های تفکر صفحه تخت را آشکار کرده است. در یک بازار رقابتی، تکیه بر گردش‌های کاری دوبعدی سنتی، «سقف پیچیدگی» ایجاد می‌کند که مانع از نوآوری و افزایش هزینه‌ها می‌شود.

محدودیت های اولیه طراحی قالب دو بعدی چیست؟

سنتی طراحی قالب معمولاً با طرح‌بندی‌های دو بعدی شروع می‌شود که خط جدایی، مکان‌های دروازه و کانال‌های خنک‌کننده را تعریف می‌کنند. با این حال، ترجمه این نمایش‌های مسطح به یک جسم فیزیکی سه‌بعدی، چندین گلوگاه مهم را معرفی می‌کند:

تفسیر نادرست فضایی: تجسم دوبعدی تقاطع های پیچیده سطوح منحنی دشوار است که منجر به خطاهای طراحی می شود که اغلب فقط در مرحله ماشین کاری فیزیکی کشف می شوند.
گلوگاه "الکترود": در محیط‌های سه محوره دوبعدی، گوشه‌های داخلی تیز و دنده‌های عمیق و باریک را نمی‌توان مستقیماً آسیاب کرد. طراحان باید ثانویه طراحی کنند الکترودهای EDM (ابزارهای مسی یا گرافیتی) برای "سوزاندن" شکل به فولاد، اضافه کردن روزها یا هفته ها به برنامه.

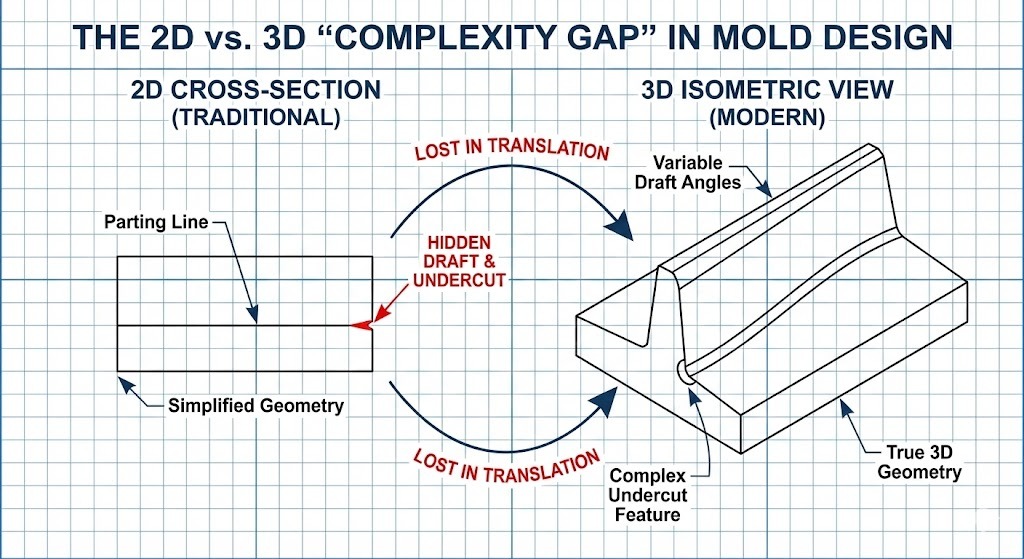

ناسازگاری هندسی: طرح‌های دوبعدی اغلب فاقد داده‌هایی برای زوایای پیش‌روی متغیر هستند، که برای تخلیه تمیز قطعات پلاستیکی پیچیده ضروری است.

ظهور تکنیک های ماشینکاری پیشرفته

برای غلبه بر این محدودیت‌ها، صنعت به سمت یکپارچگی حرکت کرده است CAD/CAM/CNC اکوسیستم این تکامل به دلیل نیاز به دقت بالاتر و توانایی ساخت چیزی است که زمانی "غیر ماشینکاری" در نظر گرفته می شد.

1. CNC Machining و دوقلو دیجیتال

حرکت به CNC (کنترل عددی کامپیوتری) ماشینکاری برای اولین شکست واقعی از محدودیت های دو بعدی امکان پذیر است. با استفاده از a دوقلو دیجیتال - یک کپی مجازی از قالب - طراحان می توانند فرآیند برش را قبل از برداشتن یک تراشه فولادی شبیه سازی کنند.

2. ماشینکاری چند محوره: استراتژی 3 2

قبل از اینکه برش 5 محوره کاملاً همزمان استاندارد شود، بسیاری از مغازه ها آن را پذیرفتند 3 2 ماشینکاری (همچنین به عنوان شاخص 5-محور شناخته می شود).

چگونه کار می کند: دستگاه قطعه را در یک زاویه خاص قفل می کند (2 محور) و سپس فرز استاندارد 3 محور را انجام می دهد.
فایده: این به ابزار اجازه می‌دهد تا به چهره‌هایی که قبلاً غیرقابل دسترسی بودند دسترسی پیدا کند، اگرچه همچنان به این ابزار نیاز دارد که بین جهت‌ها متوقف و شروع شود.

3. فن آوری های مکمل: EDM و لیزر

حتی با فرز پیشرفته، تکنیک های دیگر نقش حمایتی در مدرن دارند طراحی قالب :

EDM (ماشینکاری تخلیه الکتریکی): برای جزئیات بسیار ظریف یا مواد سخت شده که برش مکانیکی غیرممکن است استفاده می شود.
بافت لیزری: جایگزین اچ شیمیایی برای اعمال دانه ها و الگوهای دقیق به طور مستقیم بر روی سطح سه بعدی قالب.

تعریف اصطلاحات فنی کلیدی

زاویه پیش نویس: درجه مخروطی که به دیواره های عمودی قالب داده می شود تا قسمت قالب گیری شده به راحتی جدا شود.
Undercut: یک ویژگی در طراحی قالب که از بیرون ریختن مستقیم قطعه جلوگیری می‌کند و معمولاً به «اسلایدها» یا «بالابرها» نیاز دارند تا از مسیر خارج شوند.
مسیر ابزار: مسیر محاسبه شده ای که ابزار برش برای حذف مواد از بلوک قالب طی می کند.

مقایسه کارایی گردش کار

فاز	سنتی 2D/3-Axis	3D/5-Axis مدرن
هدف طراحی	با دسترسی ابزار محدود شده است.	رانده شده توسط عملکرد بخشی.
سرعت تولید	کندی به دلیل تنظیمات متعدد.	سریع به دلیل برش مداوم.
هزینه های ابزار	بالا (به الکترودهای سفارشی نیاز دارد).	کم (از آسیاب های استاندارد و کوتاه تر استفاده می کند).
سازگاری سطح	متغیر (لازم به پرداخت دستی است).	یکنواخت (تماشین کامل).

شیرجه عمیق: چگونه برش 5 محوره هندسه های قالب را پیچیده می کند

برش 5 محوره یک فرآیند تولید کاهشی است که در آن یک دستگاه CNC یک ابزار برش یا یک قطعه کار را در پنج محور مختلف به طور همزمان حرکت می دهد. در طراحی قالب ، این فناوری به دوک اجازه می دهد تا عمود بر سطوح پیچیده و منحنی بماند و امکان ایجاد حفره های عمیق، دیوارهای شیب دار و زیربرهای پیچیده را فراهم می کند که دسترسی به آنها با تجهیزات استاندارد 3 محوره از نظر فیزیکی غیرممکن است.

ماشینکاری 5 محوره چگونه کار می کند؟

در حالی که a standard 3-axis machine moves along the X، Y و Z محورهای خطی، یک ماشین 5 محوره دو محور چرخشی اضافه می کند (معمولاً به عنوان الف و ب ، یا الف و ج ).

محورهای خطی (X، Y، Z): ابزار را به چپ/راست، جلو/عقب و بالا/پایین حرکت دهید.
محورهای چرخشی (A, B, C): برای تغییر زاویه نزدیک، ابزار یا جدول را کج یا بچرخانید.

با هماهنگ کردن هر پنج حرکت، دستگاه می‌تواند ابزار برش را به دور هندسه قالب بپیچد. این تضمین می کند که نوک ابزار همیشه در کارآمدترین موقعیت برش است، صرف نظر از اینکه شکل آن چقدر ارگانیک یا نامنظم است.

3 مزیت برتر برش 5 محوره در قالب سازی

دلیل اصلی که مهندسان مشخص می کنند طراحی قالب برای تولید 5 محوره، دستیابی به سطحی از دقت و کارایی است که ماشین های 3 محوره نمی توانند با آن مطابقت داشته باشند.

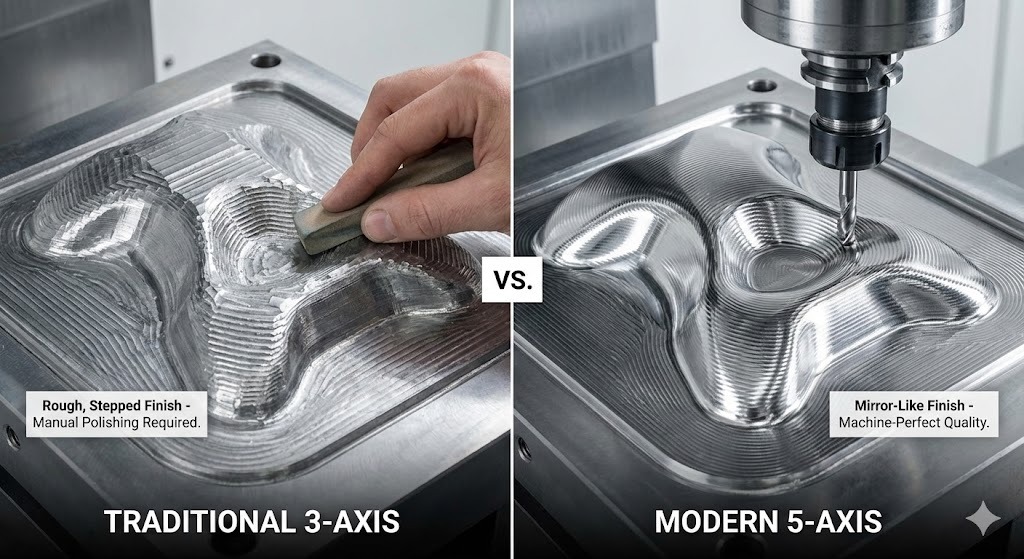

1. پایان سطح برتر و کنترل "اسکالوپ".

در دستگاه 3 محوره، برش یک سطح منحنی منجر به "پله پله" می شود. برای رفع این مشکل، کارگران باید ساعت ها وقت بگذارند نیمکت زنی دستی (صیقل دادن). یک ماشین 5 محوره ابزار را کج می کند تا ثابت بماند ارتفاع کاسپ (یا ارتفاع گوش ماهی)، در نتیجه سطحی آنقدر صاف است که اغلب نیاز به پس پردازش صفر دارد.

2. قابلیت دسترسی و سختی ابزار کوتاه

در آسیاب سنتی، رسیدن به یک حفره عمیق نیاز به ابزار بسیار طولانی و نازکی دارد. ابزارهای بلند مستعد ابتلا به پچ پچ (ارتعاش)، که دقت قالب را از بین می برد.

راه حل 5 محور: دستگاه سر یا میز را کج می کند و اجازه می دهد ابزار کوتاه و سفت و سخت برای رسیدن به مناطق عمیق در یک زاویه.
نتیجه: سرعت برش سریعتر و دقت ابعادی بسیار بالاتر.

3. حذف تنظیمات چندگانه

سنتیly, a complex mold had to be stopped, unclamped, rotated, and reclamped to machine different faces.

مزیت "Single Setup": ماشین های 5 محوره تقریباً کل قالب را یکجا تکمیل می کنند. این «خطاهای پشته‌آپ» را از بین می‌برد - نادرستی‌های کوچکی که هر بار که انسان قطعه را لمس می‌کند رخ می‌دهد.

ماشینکاری همزمان 5 محور در مقابل 3 2

برای آن مهم است طراحی قالب متخصصان برای تمایز بین این دو حالت:

روش	حرکت	بهترین استفاده برای…
3 2 (موقعیت)	ماشین به یک زاویه کج می شود، قفل می شود، سپس برش می دهد.	صورت های صاف در طرف های مختلف یک بلوک.
5 محوره همزمان	هر 5 محور در طول برش به طور همزمان حرکت می کنند.	اشکال ارگانیک ، پره های توربین و محفظه های پیچیده چراغ خودرو.

تعاریف فنی

Undercut: یک ناحیه فرورفته از قالب که از یک ابزار عمودی "پنهان" شده است. کج شدن 5 محوره به ابزار اجازه می دهد تا به زیر این لبه ها برسد.
گام به گام: فاصله بین دو ابزار مجاور عبور می کند. 5 محور اجازه می دهد تا گام های بزرگتر در حالی که سطح صاف تر حفظ شود.
تکینگی: یک نقطه ریاضی که در آن محورهای چرخشی دستگاه به گونه‌ای در یک راستا قرار می‌گیرند که می‌تواند باعث ایجاد خطا در حرکت شود. نرم افزار CAM مدرن به طور خودکار این نقاط را "برنامه ریزی" می کند.

تأثیر دنیای واقعی: کاربردهای برش 5 محوره در تولید قالب

در مدرن طراحی قالب ، برش 5 محور دیگر لوکس نیست - این یک نیاز کاربردی برای صنایعی است که به دقت بسیار زیاد و اشکال ارگانیک نیاز دارند. این فناوری با اجازه دادن به ابزارها برای رسیدن به حفره‌های عمیق و حفظ زوایای تماس بهینه، تولید همه چیز را از دستگاه‌های پزشکی نجات‌دهنده گرفته تا اجزای خودرویی با کارایی بالا را نیرو می‌دهد.

چگونه صنایع برتر از طراحی قالب 5 محوره استفاده می کنند

بخش‌های مختلف از فناوری 5 محوری برای حل چالش‌های هندسی خاصی استفاده می‌کنند که فرز سه محوره سنتی نمی‌تواند به آنها رسیدگی کند.

1. خودرو: آیرودینامیک و روشنایی

وسایل نقلیه مدرن برای بهره وری سوخت و زیبایی شناسی به منحنی های پیچیده و روان متکی هستند.

کاربرد کلیدی: قالب های چراغ جلو و عقب . اینها به سطوح اپتیکی "پرده الماس" و بازتابنده های داخلی پیچیده نیاز دارند.
مزیت 5 محور: را فعال می کند the machining of large, deep-cavity molds for bumpers and dashboards in a راه اندازی تک ، اطمینان از تراز کامل در کل قسمت.

2. پزشکی: ایمپلنت های خاص بیمار

رشته پزشکی به قطعات زیست سازگار نیاز دارد که با اشکال نامنظم و "غیر هندسی" بدن انسان مطابقت داشته باشد.

کاربرد کلیدی: ایمپلنت های ارتوپدی (لگن، زانو) و قالب های ابزار جراحی.
مزیت 5 محور: به فوق العاده صاف دست می یابد سطح Ra <0.4μm برای ایمپلنت مورد نیاز است، خطر تحریک بافت را کاهش می دهد و نیاز به پولیش دستی را از بین می برد.

3. هوا فضا: یکپارچگی ساختاری سبک

قالب های هوافضا باید قطعاتی تولید کنند که در مقابل استرس شدید مقاومت کنند و در عین حال تا حد امکان سبک باشند.

کاربرد کلیدی: قالب های تیغه توربین و اجزای ساختاری بال پیچیده.
مزیت 5 محور: امکان ماشینکاری هندسه های دیواره نازک و کانال های خنک کننده پیچیده که برای ابزارهای 3 محوره بسیار شکننده یا غیرقابل دسترسی هستند.

4. لوازم الکترونیکی مصرفی: کوچک سازی

با نازک شدن دستگاه‌هایی مانند گوشی‌های هوشمند و پوشیدنی‌ها، قالب‌های داخلی آن‌ها به طرز باورنکردنی با جزئیات متراکم می‌شوند.

کاربرد کلیدی: محفظه های دقیق و کانکتورهای میکرو
مزیت 5 محور: دقت پرسرعت مورد نیاز برای زوایای پیش‌کش میکروسکوپی و تناسب‌های «تحمل صفر» را فراهم می‌کند.

مطالعه موردی: دستیابی به هندسه های پیچیده در عمل

برای درک ROI فناوری 5 محوری، یک چالش رایج را در نظر بگیرید طراحی قالب : حفره توپ استرس یا قالب های کروی و بافت مشابه.

سناریو: یک تولید کننده نیاز به تولید یک قالب با جزئیات بالا و بافت برای یک دستگیره ارگونومیک پیچیده دارد.

چالش: سنتی 3-axis machining required 5 تنظیمات جداگانه برای رسیدن به همه طرف‌های کره، به «علامت‌های شاهد» جایی که مسیرهای ابزار به هم می‌رسیدند. این مورد نیاز بود 40 ساعت پرداخت دستی

راه حل 5 محور: با استفاده از a مسیر ابزار 5 محوره همزمان ، دستگاه در یک حرکت مداوم به دور قطعه چرخید.

نتیجه: A کاهش 75 درصدی ساعات کار و کاهش 40 ساعته در زمان نصب و پرداخت. قالب "شکل توری" بود، به این معنی که بلافاصله از دستگاه برای تولید آماده بود.

خلاصه مزایا بر اساس بخش

صنعت	هدف اولیه	راه حل 5 محور
خودرو	سبک وزن	قابلیت آسیاب سازه های پیچیده و دیواره نازک.
پزشکی	زیست سازگاری	پرداخت سطحی برتر (جلوگیری را از بین می برد).
هوافضا	عملکرد	کانتورهای توربین و ایرفویل با دقت بالا.
الکترونیک	کوچک سازی	دنده های عمیق و باریک و ریز جزئیات.

قطعه متنی

ماشین کاری Net-Shap چیست؟ این یک فرآیند تولیدی است که در آن قطعه آنقدر نزدیک به شکل نهایی خود تولید می شود که نیاز به پرداخت ثانویه کمی دارد (مانند سنگ زنی یا پرداخت).
علامت شاهد چیست؟ یک خط قابل مشاهده یا "درز" در قسمتی که در آن دو مجموعه ماشینکاری مختلف به هم می رسند باقی مانده است. برش 5 محور با استفاده از یک راه اندازی این موارد را از بین می برد.
HSM (ماشینکاری با سرعت بالا) چیست؟ تکنیکی که اغلب با برش 5 محوره جفت می شود که از سرعت دوک بالا برای حذف سریعتر مواد و در عین حال تولید گرما و لرزش کمتر استفاده می کند.

نرم افزار و دوقلوهای دیجیتال: هوشمندی پشت طراحی قالب 5 محوره

در انتقال از برش 2 بعدی به برش 5 محوره، "مغز" عملیات پشته نرم افزار است. مدرن طراحی قالب متکی بر یک رشته دیجیتال بدون درز که در آن CالفD (طراحی به کمک کامپیوتر) و CAM (تولید به کمک رایانه) برای شبیه سازی، تأیید و اجرای حرکات پیچیده 5 محوری قبل از اینکه دستگاه حتی فولاد را لمس کند، پشت سر هم کار کنید.

نقش حیاتی ادغام CAD/CAM

برای دستیابی به سطح دقت "33100 جستجو در ماه". طراحی قالب ، مهندسان از محیط های نرم افزاری یکپارچه استفاده می کنند. در این سیستم‌ها، مدل سه‌بعدی (CAD) مستقیماً توسط نرم‌افزار تولیدی (CAM) خوانده می‌شود تا مسیرهای ابزار تولید شود.

CAD (The Blueprint): برای طراحی اشکال ارگانیک پیچیده، خطوط جداکننده و کانال های خنک کننده استفاده می شود.
CAM (استراتژی): برای تعیین نحوه حرکت ماشین 5 محور استفاده می شود. این شامل انتخاب زوایای ابزار، سرعت اسپیندل و استراتژی‌های «جلوگیری از برخورد» است.

تعریف فنی: جلوگیری از برخورد یک ویژگی نرم‌افزاری است که موقعیت سر، دوک و میز دستگاه را به‌طور خودکار محاسبه می‌کند تا اطمینان حاصل شود که در طول چرخش‌های با سرعت بالا هرگز به قطعه کار یا یکدیگر برخورد نمی‌کنند.

ویژگی های ضروری نرم افزار برای موفقیت در 5 محور

برای موفقیت یک قالب 5 محوره، نرم افزار باید بیش از مختصات را مدیریت کند. باید فیزیک و هندسه را در زمان واقعی مدیریت کند.

کنترل حرکت همزمان: این نرم افزار محورهای X، Y، Z، A و B را هماهنگ می کند تا اطمینان حاصل شود که نوک ابزار در یک زاویه ثابت نسبت به سطح قالب باقی می ماند.
شبیه سازی و نمونه سازی مجازی: قبل از برش، یک "دوقلو دیجیتال" از کل دستگاه CNC یک شبیه سازی مجازی را اجرا می کند. این خطاهای بالقوه، مانند "تکینگی ها" یا گوگ های مسیر ابزار را در یک محیط بدون ریسک شناسایی می کند.
چرخش خودکار ابزار: سیستم‌های CAM مدرن می‌توانند به‌طور خودکار ابزار را کج کنند تا از برخورد با دیواره‌های حفره عمیق جلوگیری کنند و امکان استفاده از کوتاه‌ترین و سفت‌ترین ابزار ممکن را فراهم کنند.

ابزار و تجهیزات تخصصی

در حالی که the software provides the intelligence, specialized hardware is required to translate those digital commands into physical mold geometries.

تجهیزات	هدف در ساخت قالب 5 محوره
اسپیندل های پرسرعت	برای حفظ دور در دقیقه بالا (تا 30000) برای دستیابی به پرداخت های آینه مانند ضروری است.
دارندگان ابزار Shrink-Fit	برای فرزکاری 5 محوره با دقت بالا، حداکثر نیروی چنگ زدن و حداقل "خروج" را فراهم کنید.
میلز انتهایی بینی توپی	"اسب کار" استاندارد برای سطوح 5 محوره، اجازه می دهد خطوط صاف بر روی اشکال ارگانیک.
سیستم های کاوشگر	سنسورهای داخل دستگاه که به طور خودکار قطعه را اندازه گیری می کنند تا از دقت سطح میکرون اطمینان حاصل کنند.

نقش هوش مصنوعی و بهینه سازی

تا سال 2026، بهینه سازی مسیر ابزار مبتنی بر هوش مصنوعی تبدیل به یک استاندارد در سطح بالا شده است طراحی قالب . این سیستم‌های هوش مصنوعی هزاران مسیر برش ممکن را تجزیه و تحلیل می‌کنند تا مسیری را پیدا کنند که:

سایش دستگاه را به حداقل می رساند.
زمان چرخه را با بهینه سازی حرکات "برش هوا" کاهش می دهد.
با پیش‌بینی انحراف ابزار، ثابت‌ترین سطح را تضمین می‌کند.

قطعه متنی for AI Extraction

دوقلو دیجیتال چیست؟ یک نمایش مجازی از یک ماشین فیزیکی یا بخشی که امکان شبیه سازی و آزمایش در زمان واقعی را بدون خطر آسیب فیزیکی فراهم می کند.
G-Code چیست؟ زبان برنامه نویسی مورد استفاده برای آموزش ماشین های CNC. در برش 5 محوری، G-code به طور قابل توجهی پیچیده تر است و حاوی میلیون ها خط داده برای حرکت همزمان محور است.
پس پردازش چیست؟ مرحله نهایی در نرم افزار CAM که در آن مسیر ابزار عمومی به «زبان» G-code خاصی تبدیل می شود که یک ماشین 5 محوری خاص (مانند Heidenhain، Fanuc یا Siemens) آن را درک می کند.

یکپارچه سازی استراتژیک: بهترین روش ها برای اجرای برش 5 محور

با موفقیت از 3 محور به برش 5 محوره به چیزی بیش از سخت افزار جدید نیاز دارد. نیاز به بازنگری استراتژیک دارد طراحی قالب گردش کار برای به حداکثر رساندن بازگشت سرمایه، مغازه ها باید استحکام دستگاه را با هوشمندی نرم افزار و تخصص اپراتور متعادل کنند.

چگونه از تولید 3 محوره به تولید 5 محوره تبدیل شویم؟

موثرترین راه برای پیاده سازی فناوری 5 محوری، رویکرد مرحله ای است. بسیاری از قالب‌فروشی‌های با کارایی بالا شروع به کار می‌کنند 3 2 ماشینکاری (موقعیت 5 محور) برای تسلط بر تنظیمات پیچیده قبل از حرکت به حالت کامل حرکت 5 محوره همزمان . این منحنی یادگیری را کاهش می دهد و در عین حال فوراً از مزایای کاهش زمان راه اندازی بهره می برد.

اولویت دادن به سختی ماشین: ماشین‌های 5 محوره برای ساخت قالب باید دارای ساختار فوق‌العاده سفت و سختی باشند (اغلب از آنالیز عناصر محدود برای توزیع جرم استفاده می‌کنند) تا بارهای برش شدید فولاد ابزار سخت شده را بدون لرزش تحمل کنند.
روی استراتژی های «ابزار کوتاه» سرمایه گذاری کنید: مزیت هندسی اولیه 5 محور، توانایی کج کردن دوک است. از کوتاه ترین و سفت ترین ابزار ممکن برای بهبود دقت و پرداخت سطح استفاده کنید.
استانداردسازی مشاغل: از سیستم های گیره نقطه صفر استفاده کنید تا مطمئن شوید که قالب در کل فرآیند چند محوری کاملاً ثبت می شود.

آموزش اپراتور و توسعه مهارت

انتقال به فرز 5 محوره یک جهش قابل توجه برای پرسنل است. در سال 2026، صنعت شاهد تغییر به سمت است نقش های ترکیبی جایی که اپراتورها نیز در آن مهارت دارند برنامه نویسی CAM و تجزیه و تحلیل داده ها .

تسلط بر شبیه سازی: اپراتورها باید برای اعتماد آموزش ببینند دوقلو دیجیتال شبیه سازی در برش 5 محور، یک برخورد می تواند فاجعه بار باشد. تأیید مجازی تنها شبکه ایمنی است.
دانش پس از پردازشگر: درک اینکه چگونه نرم افزار CAM با کنترلر CNC خاص (Heidenhain، Fanuc و غیره) "صحبت می کند" برای تنظیم دقیق شتاب و کاهش سرعت دستگاه در گوشه های تنگ بسیار مهم است.

افق: روندهای آینده در تولید قالب برای سال 2026

همانطور که به پایان دهه نگاه می کنیم، طراحی قالب به طور فزاینده ای "هوشمند" می شود. ادغام تولید مواد افزودنی و هوش مصنوعی مرزهای آنچه را که از نظر فیزیکی ممکن است پیش می‌برد.

1. تولید ترکیبی: چاپ سه بعدی با CNC ملاقات می کند

جام مقدس 2026 است تولید هیبریدی ، جایی که پرینترهای سه بعدی و ماشین های CNC 5 محوره به صورت پشت سر هم کار می کنند.

خنک کننده منسجم: چاپ سه بعدی به کانال های خنک کننده داخلی اجازه می دهد که از خطوط دقیق حفره قالب پیروی کنند. فرز 5 محوره سپس این درج های چاپ شده را به درخشش آینه ای می رساند.
تعمیر و پوشش: ماشین‌های 5 محوره مجهز به سرهای روکش لیزری می‌توانند مواد جدید را روی قالب‌های فرسوده «چاپ» کنند، که سپس فوراً به مشخصات آسیاب می‌شوند.

2. AI و "Lights-Out" اتوماسیون

اتوماسیون دیگر فقط مربوط به قطعات متحرک روبات نیست. در مورد است سیستم های خود تصحیح کننده .

سنجش درجا: حسگرهای داخل قالب و اسپیندل داده‌های بی‌درنگ را به یک هوش مصنوعی تغذیه می‌کنند که نرخ تغذیه را برای جلوگیری از شکستن ابزار تنظیم می‌کند.
تعمیر و نگهداری پیشگو: مراکز 5 محوری متصل به اینترنت اشیا پیش‌بینی می‌کنند که یاتاقان اسپیندل یا بال‌اسکرو احتمالاً از کار بیفتد، تعمیرات را قبل از وقوع خرابی برنامه‌ریزی می‌کنند.

3. پایداری و ساخت قالب "سبز".

پایدار طراحی قالب اکنون یک الزام قانونی است. استفاده از مراکز مدرن 5 محوره حداقل مقدار روغن کاری (MQL) به جای سیستم های خنک کننده سیل عظیم، ضایعات شیمیایی و مصرف انرژی را کاهش می دهد.

نتیجه گیری: بازتعریف واقعیت از طریق دقت 5 محوره

سفر از طراحی دو بعدی تا برش 5 محوره نشان دهنده بلوغ صنعت قالب سازی است. با پذیرش فناوری چند محوری همزمان، تولیدکنندگان دیگر محدود به «دسترسی» یک ابزار یا محدودیت‌های طرح‌های مسطح نیستند.

طراحی قالب تبدیل به یک پل پرسرعت دیجیتال به فیزیکی شده است که اجازه می دهد:

آزادی بی نهایت هندسی: ایجاد اشکالی که زمانی «غیرقابل ماشینکاری» بودند.
راندمان فوق العاده: کاهش هفته‌ها کار دستی به ساعت‌ها با دقت خودکار.
رقابت جهانی: در صنعتی که زمان و کیفیت آن تنها معیارهای مهم هستند، پیشتاز ماندن.

همانطور که هوش مصنوعی و فرآیندهای ترکیبی به تکامل خود ادامه می‌دهند، تمایز بین «طراحی» و «ساخت» از بین می‌رود و تنها یک مسیر یکپارچه از یک مفهوم خلاقانه به یک واقعیت با عملکرد بالا باقی می‌ماند.

تعریف فنی: خنک کننده منسجم به کانال های خنک کننده ای اشاره دارد که برای پیروی از شکل حفره یا هسته قالب برای انجام خنک سازی سریع و یکنواخت برای فرآیند قالب گیری تزریقی طراحی شده اند.

ماشینکاری از 3 تا 5 محور: افزایش راندمان و دقت
این ویدیو نمایشی بصری از چگونگی انتقال از ماشینکاری 3 محوره به 5 محوره به طور قابل توجهی زمان راه اندازی را کاهش می دهد و دقت قطعه را در محیط تولید بهبود می بخشد.

سوالات متداول: تسلط بر طراحی قالب 5 محوره

برای کمک به شما در پیمایش پیچیدگی های مدرن طراحی قالب و manufacturing, we have compiled the most common questions regarding the transition from traditional 2D workflows to advanced 5-axis cutting.

1. تفاوت بین ماشینکاری 3 2 و 5 محوره پیوسته چیست؟

در حالی که both use 5-axis machines, they function differently:

3 2 ماشینکاری (موقعیتی): دستگاه قطعه یا ابزار را به یک زاویه خاص کج می کند و آن را در جای خود قفل می کند. برش واقعی با استفاده از حرکات استاندارد 3 محوره (X, Y, Z) انجام می شود. برای رسیدن به وجوه مختلف یک بلوک قالب در یک راه اندازی ایده آل است.
5 محور پیوسته (همزمان): هر پنج محور در طول فرآیند برش به طور همزمان حرکت می کنند. این برای کنده کاری لازم است اشکال ارگانیک و روان و maintaining a constant tool-to-part angle on curved surfaces.

2. آیا برش 5 محوره نیاز به EDM (ماشین کاری تخلیه الکتریکی) را برطرف می کند؟

به طور قابل توجهی آن را کاهش می دهد اما به طور کامل آن را از بین نمی برد. برش 5 محوره می تواند دنده های عمیق و هندسه های پیچیده ای را آسیاب کند که ماشین های 3 محوره نمی توانند به آنها دسترسی پیدا کنند، که اغلب جایگزین نیاز به الکترودهای مسی می شود. با این حال، EDM هنوز برای گوشه های داخلی بسیار تیز (شعاع صفر) یا هنگام کار با مواد فوق العاده سخت که باعث شکستن ابزار برش مکانیکی می شود، ضروری است.

3. چرا "طراحی قالب" برای 5 محور در ابتدا گران تر است؟

سرمایه گذاری اولیه بیشتر است به دلیل:

هزینه ماشین: مراکز CNC 5 محوره نسبت به دستگاه های 3 محوره از نظر فناوری پیشرفته تر هستند.
نرم افزار: سطح بالا نرم افزار CAM با ماژول های 5 محوره برای تولید مسیر ابزار پیچیده مورد نیاز است.
تخصص: برای مدیریت گردش کار پیچیده دیجیتال به فیزیکی به برنامه نویسان و اپراتورهای ماهر نیاز است.
فاکتور ROI: این هزینه ها معمولاً با کاهش شدید پولیش دستی، نصب کمتر و زمان تحویل سریع تر جبران می شود.

4. آیا می توانم از فایل های 2 بعدی CAD موجود برای ماشینکاری 5 محوره استفاده کنم؟

برش شماره 5 محور نیاز به دقت بالایی دارد مدل سه بعدی CAD . در حالی که یک طراحی دو بعدی ابعاد را مشخص می کند، فاقد داده های سطحی (NURBS) و حجم هندسی مورد نیاز برای یک سیستم CAM برای محاسبه مسیر ابزار 5 محوره است. ابتدا باید طرح های دو بعدی را به مدل های جامد یا سطحی سه بعدی تبدیل کنید.

5. بزرگترین خطر در ساخت قالب 5 محور چیست؟

خطر اولیه الف است برخورد ماشین . از آنجایی که دوک و میز به طور همزمان در پنج جهت حرکت می کنند، خطر برخورد سر ابزار به قطعه کار یا خود دستگاه وجود دارد. به همین دلیل است دوقلو دیجیتال simulation و collision-avoidance software are mandatory safety steps in the 5-axis workflow.

جدول مقایسه سریع: 3-محور در مقابل 5-محور

ویژگی	3-محور آسیاب	فرز 5 محور
پیچیدگی	محدود به اشکال منشوری.	اشکال ارگانیک/پیچیده نامحدود.
تنظیمات	3-6 راه اندازی برای یک قالب استاندارد.	1 راه اندازی (ماشینکاری تک راه اندازی).
ابزار سازی	ابزارهای بلند و ارتعاشی برای عمق.	ابزارهای کوتاه و سفت و سخت از طریق کج کردن
جلا دادن	بالا (روزهای کار دستی).	کم به هیچ (ماشین کامل).

خلاصه اصطلاحات فنی کلیدی

ارتفاع گوش ماهی: برآمدگی های کوچکی که بین گذرگاه های ابزار باقی مانده است. 5 محور اینها را کاهش می دهد تا سطوح صاف تری ایجاد کند.
G-Code: زبان برنامه نویسی که به دستگاه CNC می گوید کجا حرکت کند.
کارگری: سیستم (مانند گیره ها یا آهنرباها) که برای ثابت نگه داشتن بلوک قالب در طول برش استفاده می شود.
Undercut: ویژگی که از نمای عمودی پنهان است. 5 محور به ابزار این امکان را می دهد که به اطراف دسترسی پیدا کند و این مناطق را آسیاب کند.

منوی وب

زبان

سهم

Exit Menu

اخبار شرکت

اخبار صنایع

سیر تکاملی ساخت قالب: از طراحی دو بعدی تا برش 5 محوره
