دستورالعمل های طراحی برای قطعات قالب گیری تزریقی لاستیک
طراحی اجزای الاستومری در مقایسه با قالب گیری ترموپلاستیک سفت و سخت نیازمند یک طرز فکر مهندسی متمایز است. از آنجایی که لاستیک مصنوعی در طول ولکانیزاسیون تحت پیوند متقابل قابل توجهی قرار می گیرد، دینامیک جریان و انقباض حجمی محدودیت های هندسی دقیقی را دیکته می کند. یک حالت شکست اولیه در قالبگیری لاستیکی سفارشی، ضخامت نامی دیواره ناسازگار است که نرخ پخت غیریکنواخت، تخلیه شدید داخلی و علائم فرورفتگی سطحی را ایجاد میکند. حفظ ضخامت دیواره توصیه شده از 1.5 میلی متر تا 5.0 میلی متر (با حداقل عملکرد مطلق حدود 0.5 میلی متر برای دیافراگم های مینیاتوری) جریان ترکیب متعادل و تعادل حرارتی را در سراسر حفره تضمین می کند.
شعاع گوشه و زوایای کشش مستقیماً بر طول عمر ابزار و راندمان پرتاب قطعه تأثیر می گذارد. گوشه های داخلی تیز استرس مکانیکی را متمرکز کرده و جریان الاستومر را مختل می کند. بنابراین، شعاع فیله داخلی باید حداقل 25٪ از ضخامت دیواره اسمی مجاور (حداقل 0.5 میلی متر) را اندازه گیری کند. در حالی که خاصیت ارتجاعی ذاتی لاستیک با طول سنج پایین امکان قالبگیری اجباری (برداشتن) زیر برشهای جزئی را فراهم میکند، اعمال زاویه کشش 1.0 تا 2.0 درجه در هر طرف برای ترکیبات با دوام بالا (بالاتر از 70 Shore A) یا سطوح بافتدار برای جلوگیری از پارگی در حین خروج با سرعت بالا حیاتی است.
برای پروفیل های آب بندی، مقاطع عرضی واشر سفارشی نیاز به رعایت دقیق محدودیت های تغییر شکل دارد. تحت بار گیره اسمی، آب بندی های الاستومری باید 15% تا 30% فشرده سازی را تجربه کنند. طراحی بیش از حد حجم آب بندی نسبت به حفره غده باعث قفل شدن هیدرولیک و شکست زودرس مجموعه فشرده سازی می شود.
| پارامتر طراحی | هدف توصیه شده | RMA کلاس A2 (دقت بالا) | ISO 3302-1 کلاس M2 |
|---|---|---|---|
| ضخامت اسمی دیوار | 1.5 میلی متر تا 5.0 میلی متر | /- 0.10 میلی متر (برای ابعاد <10 میلی متر) | /- 0.16 میلی متر (برای ابعاد کمتر از 10 میلی متر) |
| شعاع فیله داخلی | >= 25 درصد ضخامت دیواره | /- 0.15 میلی متر (10 تا 25 میلی متر) | /- 0.20 میلی متر (10 تا 25 میلی متر) |
| زاویه پیش نویس | 1.0 تا 2.0 درجه در هر طرف | /- 0.20 میلی متر (25 تا 50 میلی متر) | /- 0.32 میلی متر (25 تا 50 میلی متر) |
| عمق آندرکات | < 5٪ بدون هسته مکانیکی | /- 0.25 میلی متر (50 تا 80 میلی متر) | /- 0.40 میلی متر (50 تا 80 میلی متر) |
جدول 1: پارامترهای کلیدی طراحی و مقایسه بین استانداردهای قالب گیری RMA کلاس A2 Precision و ISO 3302-1 Class M2.

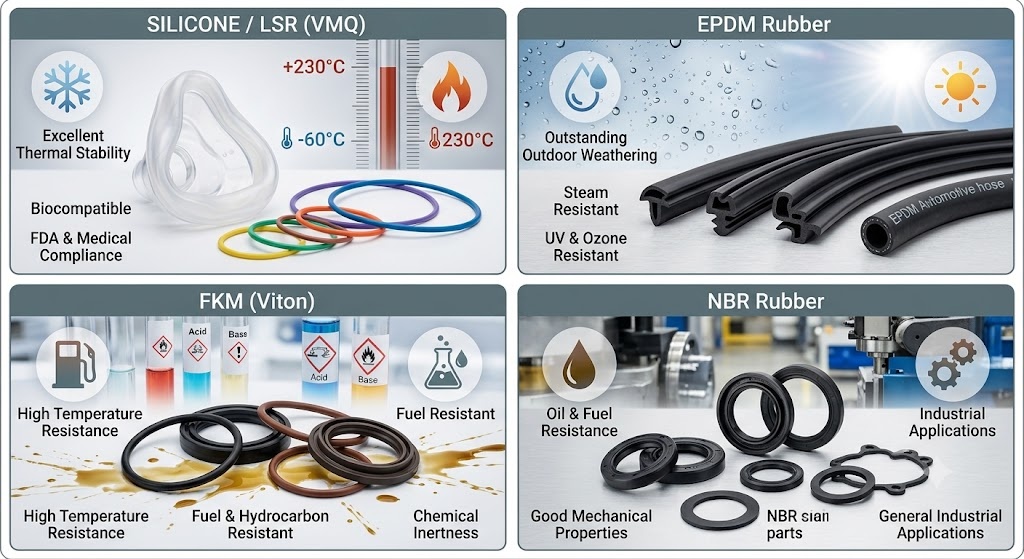

انتخاب مواد: سیلیکون، EPDM و الاستومرهای تخصصی
انتخاب ترکیب الاستومری بهینه نیاز به همراستایی ساختارهای پلیمری شیمیایی با نیازهای محیط عملیاتی دارد. چگالی اتصال متقابل به دست آمده در طول ولکانیزاسیون به طور مستقیم بر خواص فیزیکی، از جمله استحکام کششی، سختی طول سنج (Shore A) و مقاومت مجموعه فشاری تأثیر می گذارد. مجموعه فشرده سازی نشان دهنده تغییر شکل دائمی باقی مانده پس از آزاد شدن نیروی فشرده سازی است. درصد مجموعه فشرده سازی به صورت ریاضی به صورت C = [(t0 - t1) / (t0 - tn)] * 100 بیان می شود، که در آن t0 ضخامت نمونه اولیه، t1 ضخامت نمونه نهایی پس از بازیابی، و tn ارتفاع میله فاصله دهنده است.
لاستیک سیلیکون (VMQ / لاستیک سیلیکون مایع - LSR) دارای یک ستون فقرات سیلیکونی-اکسیژنی معدنی است که پایداری حرارتی را از -60 درجه سانتیگراد تا 230 درجه سانتیگراد نشان میدهد. مونومر اتیلن پروپیلن دی ان (EPDM) از یک ستون فقرات هیدروکربنی غیرقطبی استفاده می کند که مقاومت فوق العاده ای در برابر ازن، حلال های قطبی، بخار و هوازدگی در فضای باز با هزینه مواد خام بسیار پایین تر از سیلیکون ارائه می دهد. الاستومرهای فلوئوروکربن (FKM / Viton) از پیوندهای کربن - فلوئور برای ارائه مقاومت سیال برتر در برابر هیدروکربن های آروماتیک تهاجمی، سوخت های مصنوعی و مواد شیمیایی غلیظ تا دمای 250 درجه سانتیگراد استفاده می کنند.
| نوع پلیمر الاستومری | محدوده سختی | دمای سرویس (درجه C) | استحکام کششی | رعایت مقررات کلیدی |
|---|---|---|---|---|
| سیلیکون (VMQ / LSR) | 10 تا 80 Shore A | -60 تا 230 | 5 تا 11 مگاپاسکال | FDA 21 CFR 177.2600، USP کلاس VI |
| لاستیک EPDM | 40 تا 90 Shore A | -45 تا 150 | 8 تا 20 مگاپاسکال | NSF 61 (آب آشامیدنی)، گزینه های TPV قابل بازیافت |
| فلورالاستومر (FKM) | 50 تا 90 Shore A | -20 تا 250 | 10 تا 18 مگاپاسکال | درجه شعله UL94 V-0، مشخصات OEM Automotive |
| نیتریل (NBR) | 30 تا 90 Shore A | -30 تا 120 | 7 تا 18 مگاپاسکال | استانداردهای قرار گرفتن در معرض سوخت/روغن تجاری |
الزامات انطباق در بازارهای آمریکای شمالی سختگیری فرمول ترکیب را دیکته می کند. محصولاتی که برای تماس مکرر با مواد غذایی در نظر گرفته شده اند، باید از مواد تشکیل دهنده مندرج در FDA 21 CFR 177.2600 استفاده کنند. اجزای مراقبت های بهداشتی به تست واکنش بیولوژیکی کلاس VI USP نیاز دارند، که عدم سمیت را تحت ارزیابی های سیستمیک و داخل جلدی تأیید می کند. قطعات توزیع آب آشامیدنی به گواهینامه NSF 61 نیاز دارند تا اطمینان حاصل شود که مواد سمی شستهشونده در معرض محیط و قرار گرفتن در معرض آب داغ بالا نیستند.
فرآیند قالب گیری تزریقی، ابزارآلات و تضمین کیفیت
قالبگیری تزریقی لاستیک اساساً با پردازش ترموپلاستیک از نظر مدیریت حرارتی بشکه متفاوت است. ترکیبات لاستیکی در داخل یک بشکه با دمای کنترل شده در دمای 70 تا 90 درجه سانتیگراد پلاستیکی می شوند تا ویسکوزیته سیال را بدون ایجاد اتصالات عرضی زودرس (سوختگی) حفظ کنند. فشار تزریق بالا (1000 تا 2000 بار) لاستیک همگن از قبل گرم شده را وارد یک حفره قالب گرم شده (160 تا 200 درجه سانتیگراد) می کند. انرژی حرارتی داخل حفره شروع به ولکانیزاسیون سریع می کند و پلیمر سیال را قبل از پرتاب قطعه به یک ماتریس جامد الاستیک تبدیل می کند.
مقایسه معماری فرآیند: تزریق در مقابل فشرده سازی در مقابل انتقال
- قالب گیری تزریقی: پر کردن حفره کاملاً خودکار و بسته. زمان چرخه سریع (30 تا 120 ثانیه). ایدهآل برای هندسههای با حجم بالا و پیچیده که به تحملهای RMA کلاس A2 نیاز دارند. سرمایه گذاری اولیه بالای ابزارآلات
- قالب گیری انتقالی: نیمه خودکار، دقت متوسط. نیروهای پیستون از قبل اندازه گیری شده از یک گلدان در حفره های قالب بسته انجام می شود. هزینه ابزار کمتر از تزریق. مناسب برای حجم های کم تا متوسط و قالب گیری بیش از حد درج فلزی.
- قالب گیری فشاری: بارگذاری دستی پیش فرم در حفره باز. زمان چرخه طولانی تر (3 تا 10 دقیقه). سرمایه گذاری کم ابزار. بهترین گزینه برای واشرهای با فرمت بزرگ، اجراهای کم حجم و ترکیبات طول سنج بسیار بالا است.
پروتکل های کنترل کیفیت از سیستم فراخوانی استاندارد ASTM D2000 استفاده می کنند. یک فراخوان ماده معمولی مانند ASTM D2000 M2BG714 B14 EA14 خانواده پلیمر (BG = NBR)، سختی طول سنج (70 / - 5 Shore A)، حداقل استحکام کششی (14 مگاپاسکال)، و پسوندهای مورد نیاز آزمون خاص برای مجموعه فشرده سازی (B14) و مقاومت سیال (EA14) را تعریف می کند.
| نقص قالب گیری | تجزیه و تحلیل علت ریشه ای | طراحی پیشگیرانه / راه حل فرآیند |
|---|---|---|
| فلش بیش از حد | نیروی گیره ناکافی؛ خطوط جداسازی فرسوده؛ فشار تزریق بیش از حد | افزایش تناژ گیره؛ طراحی مجدد خطوط جدایی؛ پس از پردازش، فلاشینگ برودتی را اعمال کنید |
| شات کوتاه (کم پر کردن) | درمان زودرس (سوختگی)؛ هوای به دام افتاده؛ حجم شلیک ناکافی | دارای دریچه های میکرو (عمق 0.02 میلی متر)؛ دمای بشکه پایین؛ بهینه سازی اندازه دونده |
| تخلخل / تاول | مواد فرار یا رطوبت به دام افتاده در ترکیب؛ ولکانیزاسیون ناقص | پیاده سازی سیستم های قالب گیری به کمک خلاء؛ افزایش زمان ماندن درمان مواد خام پیش خشک |
| علائم جریان / خطوط بافتنی | دمای ذوب پایین؛ ادغام ضعیف جبهه های جریان در سراسر هسته ها | افزایش سرعت تزریق؛ افزایش دمای سطح قالب؛ موقعیت های دروازه را تغییر دهید |
محرک های هزینه، نمونه سازی اولیه و انتخاب شریک
اقتصاد واحد در قالبگیری لاستیک سفارشی به هزینههای ابزار مستهلک، جرم مواد خام، زمان چرخه و الزامات پس از پردازش بستگی دارد. مدل هزینه ریاضی برای هر قطعه به صورت هزینه واحد = (هزینه ابزار / حجم کل تولید) هزینه مواد [(نرخ ساعتی ماشین * زمان چرخه) / تعداد حفره] هزینه پس از پردازش نشان داده می شود.
هزینه های ابزار بر اساس تعداد حفره، درجه فولاد (به عنوان مثال، P20 در مقابل NAK80/H13 سخت شده)، و طراحی سیستم دونده متفاوت است. یک قالب تک حفره نمونه اولیه معمولاً بین 2500 تا 6000 دلار با زمان تحویل 2 تا 3 هفته هزینه دارد. تولید ابزارهای فولادی سخت شده چند حفره ای (8 تا 32 حفره) از 12000 دلار تا 45000 دلار متغیر است که برای ساخت، نمونه برداری T1 و تأیید ابعاد CMM به 4 تا 6 هفته نیاز دارد.
برای تولید کم حجم (500 تا 5000 واحد)، ابزارآلات نرم آلومینیومی یا قالب های چاپ سه بعدی (با استفاده از رزین های فوتوپلیمری با دمای بالا) راه حلی مقرون به صرفه برای پل زدن ارائه می دهند. در حالی که نمونهسازی سریع اعتبارسنجی را تسریع میکند، مهندسان باید تفاوتهای جزئی ویژگی مواد را بین رزینهای افزودنی نمونه اولیه و ترکیبات نهایی تولید قالبگیری تزریقی در نظر بگیرند.
چارچوب ارزیابی شریک تولیدی
هنگام ارزیابی شرکای بینالمللی در مقابل تولید نزدیک ساحل، تیمهای تدارکات باید تامینکنندگان را بر اساس نقاط عطف کلیدی کیفیت و مهندسی بررسی کنند:
- گواهینامه های سیستم کیفیت: ISO 9001 (کیفیت عمومی)، IATF 16949 (خودرو)، یا ISO 13485 (دستگاه های پزشکی).
- DFM داخلی و شبیه سازی: قابلیت های پیشرفته تجزیه و تحلیل جریان قالب برای پیش بینی تله های هوا، تعادل پر و انقباض حجمی قبل از برش فولاد.
- تخصص در قالب گیری پیشرفته: تجربه نشاندادهشده در قالبگیری چندشاخهای یا درج بیش از حد (چسباندن لاستیک به طور مستقیم به لایههای فلزی یا پلاستیکی با استفاده از پرایمرهای شیمیایی).
- مالکیت ابزار و گارانتی: حقوق مالکیت کامل پس از پرداخت به خریدار منتقل می شود، همراه با ضمانت نگهداری ابزار مادام العمر برای طول عمر تولید فعال.
پروژه قالب گیری لاستیکی سفارشی خود را تسریع کنید
فایلهای CAD خود را امروز آپلود کنید تا یک بررسی جامع طراحی برای قابلیت ساخت (DFM)، شامل تجزیه و تحلیل پشتهآپ تحمل، توصیههای ترکیبی، و قیمت تولید فوری دریافت کنید.
درخواست بررسی و نقل قول DFMسوالات متداول
مهمترین قوانین طراحی برای قطعات قالب گیری تزریقی لاستیکی سفارشی چیست؟
ضخامت دیواره یکنواخت را بین 1.5 میلی متر تا 5.0 میلی متر حفظ کنید، شعاع فیله داخلی را معادل حداقل 25 درصد ضخامت دیوار مشخص کنید، زوایای پیشروی 1.0 تا 2.0 درجه را در هر طرف اعمال کنید، و قطعات را طوری طراحی کنید که با تلورانس های استاندارد RMA کلاس A2 هماهنگ شوند.
چگونه بین سیلیکون و EPDM برای پروژه قالب گیری لاستیکی خود انتخاب کنم؟
سیلیکون (VMQ/LSR) را برای دماهای شدید (60- تا 230 درجه سانتیگراد)، سازگاری بیولوژیکی، انطباق با FDA/USP یا الزامات مجموعه فشرده سازی کم انتخاب کنید. EPDM را برای کاربردهای مقرون به صرفه در فضای باز که به مقاومت بالا در برابر ازن، آب و هوا، بخار و سیالات قطبی نیاز دارند، انتخاب کنید.
هزینه معمولی هر قطعه برای قالب گیری تزریق لاستیک چقدر است و چه عواملی بر آن تأثیر می گذارد؟
هزینه واحد بستگی به انتخاب ماده، حجم قطعه، زمان پخت، شمارش حفره و روش فلاش کردن دارد. ابزار با کاویتاسیون بالا به طور چشمگیری هزینه های نیروی کار و زمان ماشین را نسبت به حجم های بزرگ تولید کاهش می دهد.
ساخت ابزار قالب تزریق برای قطعات لاستیکی چقدر طول می کشد؟
نمونه اولیه یا ابزار نرم معمولاً به 2 تا 3 هفته نیاز دارد. تولید قالب های فولادی چند حفره معمولاً به 4 تا 6 هفته نیاز دارد، از جمله طراحی ابزار، ماشینکاری CNC، پردازش EDM و اعتبار سنجی اولیه نمونه T1.
عیوب رایج در قالب گیری تزریق لاستیک چیست و چگونه می توانم از آنها جلوگیری کنم؟
عیوب رایج عبارتند از فلاش (کاهش با خطوط جداسازی دقیق و خاموش شدن برودتی)، شات های کوتاه (با تهویه خلاء و مدیریت سوختگی جلوگیری می شود) و تخلخل داخلی (کنترل شده از طریق قالب گیری به کمک خلاء و چرخه های پخت بهینه).
چه الزامات FDA یا درجه پزشکی برای قطعات لاستیکی در ایالات متحده اعمال می شود؟
قطعات تماس با غذا باید مطابق با FDA 21 CFR 177.2600 باشد. اجزای درجه پزشکی نیاز به تست ارزیابی بیولوژیکی کلاس VI USP دارند، در حالی که اجزای آب آشامیدنی گواهینامه NSF 61 را الزامی می کنند.
چگونه قالب گیری تزریقی با قالب گیری فشرده سازی یا انتقالی برای اجزای لاستیکی مقایسه می شود؟
قالبگیری تزریقی دقت ابعادی فوقالعاده، ثبات خودکار و زمانهای چرخه سریع را برای حجمهای بالا ارائه میکند. قالبگیری انتقالی برای حجمهای متوسط و اتصال درج مقرونبهصرفه است، در حالی که قالبگیری فشردهای کمترین هزینههای اولیه را برای قطعات کمحجم یا با فرمت بزرگ ارائه میدهد.
