قالبگیری بیش از حد الاستومرهای لمسی نرم مانند الاستومرهای ترموپلاستیک (TPE) یا پلیاورتانهای ترموپلاستیک (TPU) بر روی تختههای مدار چاپی، پلاستیکی، فلزی یا مدار چاپی (PCB) باعث افزایش چسبندگی ارگونومیک، کاهش لرزش و ایجاد حفاظت در برابر نفوذ مایعات میشود. با این حال، خرابی های محصول - مانند لایه برداری مرزی، علائم سینک، چرخه های خنک کننده طولانی مدت، یا تاب برداشتن بیش از حد قطعات - اغلب به طراحی نادرست ضخامت دیوار بازمی گردد.
دستورالعمل های طراحی عمومی اغلب حفظ ضخامت دیواره 2.0 میلی متری را پیشنهاد می کنند. در عمل، ضخامت بهینه پوست به شدت به مواد زیرلایه خاص، نیاز به تقویت ساختاری، نسبت طول جریان و الزامات چسبندگی بستگی دارد. این راهنمای فنی ماتریسهای ضخامت دقیق، ملاحظات فرآیند، قوانین ساختاری DFM و پروتکلهای اعتبارسنجی برای برنامههای قالبگیری بیش از حد را تشریح میکند.
1. ضخامت بیش از قالب (پوست) توصیه شده توسط مواد و بستر

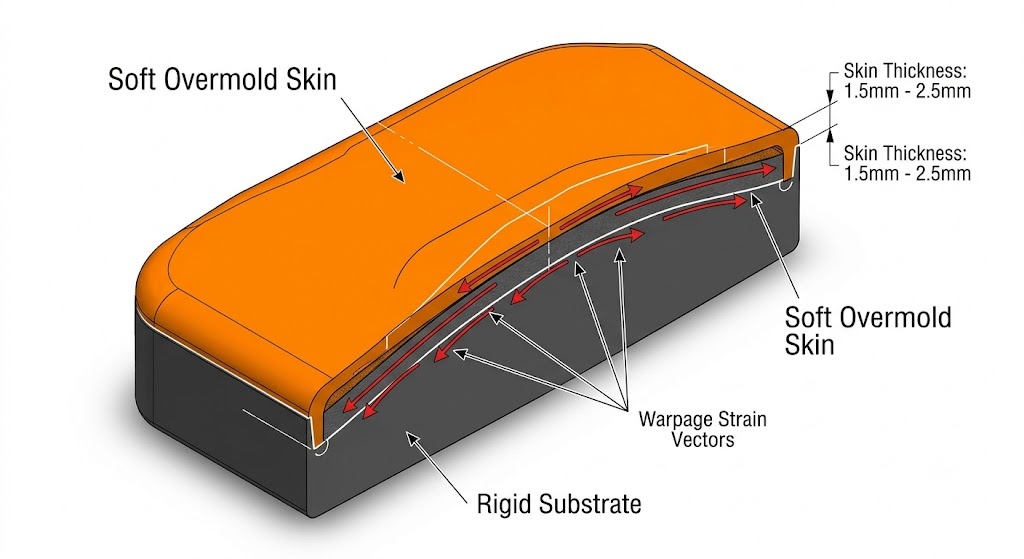

تعیین ضخامت بیش از حد قالب مستلزم متعادل کردن بازخورد لمسی عملکردی در برابر تنش حرارتی، انقباض حجمی و جریمههای زمان چرخه است. الاستومرها دارای ضرایب انبساط حرارتی خطی (CLTE) بالاتری نسبت به بسترهای صلب هستند. پوسته های بیش از حد ضخیم بیش از حد قالب در طول خنک شدن، فشار انقباضی زیادی اعمال می کنند که منجر به تاب برداشتن بستر یا برش چسب می شود.
ماتریس زیر مرزهای ضخامت دقیق را در سراسر بسترهای تولید هسته ارائه می دهد:
| مواد بستر | حداقل ضخامت پوست | ضخامت اسمی توصیه شده | حداکثر ضخامت تقویت شده | برنامه ها و یادداشت های اولیه |
|---|---|---|---|---|
| مهندسی پلاستیک (ABS، PC، PC/ABS) | 0.75 میلی متر | 1.50 - 2.50 میلی متر | 3.50 میلی متر | لوازم الکترونیکی مصرفی، دسته ابزار برقی. پتانسیل پیوند شیمیایی عالی از طریق انتشار مولکولی سطحی. |
| پلی آمیدهای با دمای بالا (PA6، PA66، PBT) | 1.00 میلی متر | 1.50 - 2.20 میلی متر | 3.00 میلی متر | محفظه موتور خودرو، سنسورهای صنعتی. برای دستیابی به چسبندگی شیمیایی کامل به دمای ابزار بالا نیاز دارد. |
| پلاستیک های نیمه کریستالی (POM، PP) | 1.20 میلی متر | 1.80 - 2.50 میلی متر | 3.00 میلی متر | انرژی سطحی کم پیوند شیمیایی را دشوار می کند. به شدت به ویژگی های مکانیکی در هم تنیده متکی است. |
| فلزات (آلومینیوم دایکاست، روی، فولاد) | 1.00 میلی متر | 2.00 - 3.00 میلی متر | 4.00 میلی متر | ابزار جراحی، دستگیره های تجهیزات سنگین. هدایت حرارتی بالا به سرعت ذوب می شود. نیاز به پیش گرم کردن دارد |
| PCB ها و لوازم الکترونیکی محصور شده | 1.00 میلی متر | 1.50 - 2.00 میلی متر | 2.50 میلی متر | قالب گیری کم فشار یا بیش از حد قالب گیری ظریف. ضخامت باید اجزای ظریف را در برابر فشارهای گیره بافر نگه دارد. |
نکته طراحی: دسته های لمسی نرم معمولاً به ضخامت اسمی 1.5 تا 2.5 میلی متر برای دستیابی به میرایی لمسی کافی نیاز دارند. ضخامتهای کمتر از 1.0 میلیمتر احساس سفت و سخت میکنند، در حالی که بخشهای بیش از 3.5 میلیمتر زمان خنکسازی را به شدت افزایش میدهند و حفرههای داخلی ایجاد میکنند.
2. حداقل ضخامت پوست قابل تزریق و تکنیک های دیواره نازک
دستیابی به قالب گیری بیش از حد دیواره نازک قابل اعتماد (زیر 1.0 میلی متر) بدون فلاش، شات های کوتاه یا علائم تردید سطحی به کنترل نسبت طول جریان (L/T) و ویسکوزیته مذاب بستگی دارد.
زمانی که نسبت طول جریان به ضخامت دیواره (L/T) از 100:1 تجاوز کند، فرمولاسیون استاندارد TPE پیش از موعد منجمد می شود. فرمولاسیون TPE/TPU با جریان بالا با شاخص جریان ذوب بالا (MFI > 25 گرم در 10 دقیقه در 190 درجه سانتیگراد / 2.16 کیلوگرم) حداقل ضخامت دیواره را به حداقل می رساند. 0.50 میلی متر - 0.75 میلی متر در مسیرهای جریان کوتاه (<50 میلی متر).
دستورالعمل های کلیدی فرآیند و ابزار برای قالب گیری بیش از حد دیواره نازک:
- دمای ابزار بالا: برای جلوگیری از یخ زدن زود هنگام در مرحله تزریق، دمای حفره قالب بستر را 15 تا 25 درجه سانتی گراد افزایش دهید.
- دریچه های متوالی یا دونده های داغ: دروازههای نوک داغ را مستقیماً روی بخشهای ضخیمتر ناحیه قالبگیری قرار دهید تا افت فشار را به حداقل برسانید.
- سرعت تزریق بالا: حفره های نازک را به سرعت قبل از انجماد لایه پوست پر کنید و از پروفیل های بسته بندی چند مرحله ای دقیق برای جلوگیری از فلاش استفاده کنید.
- کنترل عمق تهویه: میکرو تهویه دقیق (0.010 میلی متر تا 0.015 میلی متر عمق) در نزدیکی لبه های نازک برای جلوگیری از سوختن هوای محبوس شده بدون ایجاد فلاش رزین بسیار مهم است.
3. قوانین طراحی برای دیوارهای یکنواخت، دنده ها، باس ها، و انتقال
ضخامت غیر یکنواخت بیش از حد قالب باعث انقباض دیفرانسیل می شود که باعث ایجاد غلظت های موضعی تنش و بلند شدن لبه می شود. رعایت تناسبات هندسی دقیق، یکپارچگی ساختاری و انتقال بدون درز پوست به بستر را حفظ می کند.
نسبت های هندسی DFM:
- نسبت دیواره پوست به هسته: ضخامت بیش از قالب باید به طور ایده آل با 60 تا 80 درصد ضخامت دیواره زیرلایه مطابقت داشته باشد تا از اعوجاج حرارتی زیرلایه در حین قرار دادن شات جلوگیری شود.
- ضخامت دنده داخلی: دنده های تعبیه شده در زیر یا درون پوست بیش از حد قالب نباید از 50% ضخامت دیواره اسمی اصلی قالب تجاوز کند. (به عنوان مثال، ضخامت دنده بستر = 0.50 * ضخامت پوست بیش از حد).
- شعاع داخلی (R): از گوشه های داخلی تیز خودداری کنید. حداقل شعاع R = 0.5 میلی متر یا 0.5 تا 0.75 برابر ضخامت دیوار در تمام نقاط تقاطع برای به حداقل رساندن عوامل تمرکز تنش فراهم کنید.
- پله خاموش و شیارهای در هم قفل شده: هرگز پوست بیش از حد کپک زده را روی یک سطح صاف خاتمه ندهید. برای جلوگیری از لایهبرداری در امتداد لبههای باز، یک مرحله بستهبندی محیطی با عمقی برابر با ضخامت کامل پوست طراحی کنید، همراه با یک شیار مکانیکی بههمپیوسته 0.5 میلیمتر در 0.5 میلیمتر.
4. آماده سازی بستر، آغازگرها و تست استحکام باند
یک قطعه بادوام بیش از حد قالب گیری شده نیاز به استحکام چسبندگی سطحی بالایی دارد. مکانیسم های چسبندگی به دو دسته اصلی تقسیم می شوند: پیوند انتشار شیمیایی و اتصال مکانیکی .
روش های پیش درمان سطحی:
- درمان پلاسمای جوی / شعله: انرژی سطحی پلیمرهای غیر قطبی (مثلاً پلی پروپیلن) را به بالای 44 داین در سانتی متر افزایش می دهد تا خیس شدن را به حداکثر برساند.
- پرایمرهای شیمیایی / عوامل اتصال سیلان: قبل از قالبگیری روی آلیاژهای فلزی یا زیرلایههای سرامیکی برای تشکیل پیوندهای کووالانسی با رزینهای الاستومری ورودی اعمال میشود.
- انفجار رسانه های ساینده: ایجاد ریز زبری روی فلزات (Ra 2.5 - 6.3 میکرومتر) که به طور قابل توجهی کلیدبندی مکانیکی را بهبود می بخشد.
تست های استاندارد اعتبار سنجی چسبندگی:
یکپارچگی باند با استفاده از پروتکل های تست استاندارد ارزیابی می شود:
- تست لایه برداری 90 درجه (ASTM D903 / ISO 813): نیروی مورد نیاز برای جدا کردن نوار قالب بیش از حد از بستر را کمیت می کند. مقادیر صنعتی قابل قبول بسته به طول سنج بین 3.5 تا 8.0 نیوتن بر میلی متر است.
- آزمایش برشی دور (ASTM D1002): استحکام برشی را تحت بارگذاری کششی ارزیابی می کند.
هدف حالت شکست: پروتکل های کنترل کیفیت نیاز دارند شکست منسجم (جایی که مواد الاستومری در داخل پاره می شود) به جای شکست چسب (جایی که پوست به طور تمیز در سطح مشترک جدا می شود).
5. ابزار، تهویه، شبیه سازی جریان قالب، و مبادله هزینه
ضخامت پوست به طور مستقیم بر هزینه واحد تولید، زمان چرخه و نرخ ضایعات تأثیر می گذارد. از آنجایی که زمان خنکسازی پلاستیک با ضخامت دیواره به صورت تصاعدی مقیاس میشود (زمان خنکسازی متناسب با مجذور ضخامت دیوار است)، افزودن ضخامت جریمه زمان چرخه قابلتوجهی دارد.
کمک هزینه انقباض و شبیه سازی CAE:
مواد بیش از قالب انقباض حجمی از 1.2٪ تا 2.5٪، به طور قابل توجهی بالاتر از ترموپلاستیک های مهندسی سفت و سخت (0.4٪ - 0.7٪) نشان می دهند. طراحان ابزار باید انقباض دیفرانسیل را در نرم افزار تحلیل Moldflow (CAE) محاسبه کنند تا از دقت شکل شبکه اطمینان حاصل کنند.
خروجی های کلیدی تحلیل CAE برای ارزیابی:
- انقباض حجمی در حالت انجماد: بسته بندی یکنواخت را در سراسر انتقال ضخامت تضمین می کند.
- انحراف حجمی / انحراف: مشخص می کند که آیا خنک کردن نامتقارن در یک طرف یک بستر فلزی یا PCB باعث ایجاد نیروهای خمشی می شود.
- تنش برشی سطحی: ارزیابی می کند که آیا فشار جریان تزریق باعث جابجایی یا آسیب دیدن ویژگی های زیرلایه ظریف یا درج های از پیش قرار داده شده می شود.
بررسی و نقل قول Overmolding DFM خود را دریافت کنید
بهینه سازی ضخامت بیش از حد قالب مستلزم متعادل کردن یکنواختی دیوار، طراحی ابزار، سازگاری مواد و الزامات لمسی است. تیم مهندسی ما ارزیابیهای جامع DFM (طراحی برای قابلیت ساخت)، شبیهسازیهای Moldflow thermal/warpage، و خدمات نمونهسازی سریع را ارائه میدهد.
- زمان چرخش: بازخورد DFM در 24 ساعت؛ ساخت نمونه اولیه در 5 تا 7 روز کاری.
- استانداردهای انطباق: ISO 13485، الاستومرهای درجه ی پزشکی USP کلاس VI، گزینه های مواد مطابق با RoHS/REACH.
فایلهای CAD سه بعدی (STEP/IGES) خود را به همراه مشخصات زیرلایه ارسال کنید تا ارزیابی دقیق ضخامت و قابلیت ساخت را از متخصصان قالبگیری تزریقی دریافت کنید.
سوالات متداول (سؤالات متداول)
1. چه ضخامت های بیش از حد قالب برای زیرلایه های معمولی مانند ABS، PC، آلومینیوم و PCB توصیه می شود؟
ضخامت های اسمی توصیه شده برای پلاستیک های مهندسی مانند ABS و PC بین 1.5 تا 2.5 میلی متر، برای فلزاتی مانند آلومینیوم 2.0 تا 3.0 میلی متر و برای PCB های محصور شده 1.5 تا 2.0 میلی متر است تا از محافظت مناسب بدون اعمال استرس حرارتی بیش از حد بر لوازم الکترونیکی حساس اطمینان حاصل شود.
2. حداقل ضخامت بیش از قالب عملی قابل دستیابی با TPE چقدر است و چه تغییرات فرآیندی آن را قادر می سازد؟
حداقل ضخامت عملی 0.50 تا 0.75 میلی متر با استفاده از فرمولاسیون TPE/TPU با جریان بالا است. دستیابی به این امر مستلزم افزایش دمای حفره قالب، سرعت های تزریق بالا، دریچه متوالی سوپاپ، و میکرو تهویه دقیق برای جلوگیری از یخ زدگی زودرس است.
3. چگونه می توانم برای ضخامت یکنواخت دیوار طراحی کنم و از علائم سینک یا لایه برداری جلوگیری کنم؟
ضخامت قالب را بین 60 تا 80 درصد دیواره زیرین نگه دارید، دنده های داخلی را در بیش از 50 درصد دیواره اصلی قالب طراحی کنید، شعاع های انتقال سخاوتمندانه (حداقل 0.5 میلی متر) را شامل شود و مراحل بسته شدن محیطی را با شیارهای قفل مکانیکی ترکیب کنید.
4. چگونه باید بستری را برای به حداکثر رساندن استحکام باند برای قالب گیری بیش از حد آماده کنم؟
بسترها را می توان با استفاده از پلاسمای اتمسفر یا عملیات شعله برای افزایش انرژی سطحی، استفاده از پرایمرهای جفت سیلان برای فلزات، یا انفجار رسانه ای برای ایجاد زبری مکانیکی سطح آماده کرد. در طول تست لایه برداری ASTM D903 شکست منسجم را هدف قرار دهید.
5. چگونه ضخامت قالب بیش از حد بر زمان خنک سازی و هزینه کلی قطعه تأثیر می گذارد؟
زمان خنک شدن به صورت تصاعدی با مجذور ضخامت دیواره افزایش می یابد. افزایش ضخامت پوست از 1.5 میلیمتر به 3.0 میلیمتر میتواند زمان چرخه خنککننده مورد نیاز را بیش از دو برابر کند و هزینههای تولید هر واحد را بهطور قابلتوجهی افزایش دهد.
6. چه چیزی باعث لایه برداری بیش از حد قالب در امتداد لبه های تیز می شود و هندسه چگونه از آن جلوگیری می کند؟
لایه برداری زمانی اتفاق می افتد که نیروهای برشی بر روی لبه های هم سطح در معرض دید با لنگر مکانیکی ضعیف وارد شوند. طراحی یک پله قطع مشخص در امتداد خط جداسازی همراه با یک شیار آندرکات یا مکانیکی نگهدارنده لبه را لنگر میاندازد و از پوسته شدن زیر سایش مکانیکی جلوگیری میکند.
